專（zhuān）注於膠粘劑的研發製造（zào）
在電（diàn）力設備（bèi）向高效、節能（néng）、環保方向（xiàng）升級的背景下，非晶鐵芯（xīn）變壓器憑（píng）借其低損耗、高能效的特性，已成為城市配電網、工業企業和新能源發電等領域的核心設備。然而，其鐵芯材料（liào）對機械應力敏感、易受環境侵蝕的特性，使得非晶鐵芯變壓器封端（duān）灌封膠的選擇成為保障（zhàng）設備長期穩定運行的關鍵環節。接下（xià）來（lái），研泰化學膠粘劑應用工（gōng）程師將從技術必要性出發，解（jiě）析非晶鐵芯變壓器對灌封膠的核心性能需求。
在實際應用中，非晶（jīng）鐵芯的封端灌封不僅是保護鐵芯和提高電氣性能的關鍵環節，還（hái）是確保（bǎo）變壓器可靠運行的重要步驟。為此，選擇合適的灌封材料至關重要，既要考慮其絕緣性和機械（xiè）性（xìng）能，也要考慮到操作性、固化速度和耐環境性等因素。

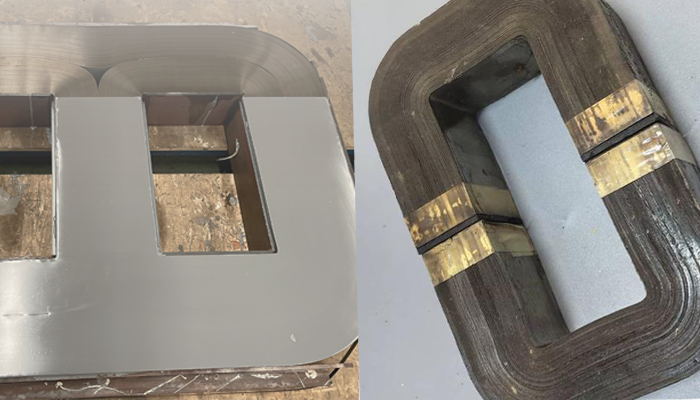

一、封端灌封從材料特性到環境挑戰
該項目（mù）的挑戰主要來自以下幾個方（fāng）麵（miàn）:
機械（xiè）應力（lì）敏感性：非（fēi）晶（jīng）合金（jīn）對張應力、彎曲應力極度敏感，應力增加會導致鐵芯損耗顯著上升。
絕緣性要求（qiú）高：非晶鐵芯變壓（yā）器在高（gāo）頻電流和高電壓下運行，要求封端材料具有優異的絕緣性能（néng），以（yǐ）防（fáng）止電流泄漏，確保變壓器的高效穩定運行。
固（gù）化速度問題：由於生產線對灌封材（cái）料的固（gù）化速度有嚴格要求，材料必須快速固化，以提（tí）高生產效（xiào）率（lǜ），縮短生產周（zhōu）期。
粘接力需求（qiú）：封端（duān）材料不僅要（yào）確保良（liáng）好的電絕緣性，還需要具有足夠的（de）粘接力，以確保材料與鐵芯、其他金屬部件的牢固粘接。
環境侵蝕風險：非晶鐵（tiě）芯暴露在空氣中易氧化腐蝕（shí），尤其在高溫（wēn）、高濕或油汙環境中，鐵芯表麵會形成氧化層，導致磁性能衰減。實驗數據顯示，未灌封的鐵芯在（zài）85℃、85%濕度環境下運行（háng）1000小時後，空載損耗增加（jiā）15%，而灌封後損耗增幅不足2%。
二、非晶鐵芯變壓（yā）器封端（duān）灌（guàn）封膠的核心（xīn）性能屬性
1. 絕緣性能：電（diàn）氣（qì）安全的基石
非晶鐵芯（xīn）變壓器在高頻（如（rú）光伏逆變器中頻段達10kHz）和高電壓（10kV級配變）下運行，灌封膠需滿（mǎn）足：
擊穿電壓≥20kV/mm：確保在極端電壓下不發生電擊穿。
體積電阻率≥1×10¹⁴Ω·cm：有效阻斷漏電流路徑。
介電常數穩定：在-40℃至150℃範圍內波動不超過10%，避免因溫（wēn）度變化（huà）導致絕緣性能下降。
2. 機械性能：應力緩衝與結構固定
低收縮率（≤0.5%）：避免固化過程中對（duì）鐵芯產生拉應力。
高粘接力（≥15MPa）：確保膠體與鐵芯、繞組、外殼的牢（láo）固粘接。實驗表明，粘接（jiē）力不（bú）足10MPa時，變壓器在振動測（cè）試（加速度5g）中易出現膠層脫落。
彈性模量適配：膠體彈性模量需與鐵芯材料匹配（非晶合（hé）金彈性模量約100GPa），避免（miǎn）因模量差異導致應力集中。
3. 熱性能：耐溫與導熱平衡
耐溫範圍（-50℃至180℃）：覆蓋變壓器（qì）極端運行溫度（dù）。例如，在北極地區運行的變壓器需耐受-50℃低溫，而（ér）沙漠地區則需承受180℃高溫。
導熱係數（0.8-1.5W/m·K）：平衡（héng）絕緣與散熱需（xū）求。高導熱膠（如含氮化硼填料的環氧（yǎng）膠）可將鐵芯溫度降低10℃，但需確保（bǎo）介電性能不受填（tián）料影響（xiǎng）。
4. 環境適應性：化學穩（wěn）定與長期耐久
耐變壓器油性能：與礦物油、合成酯類油接觸1000小時後，體積變化率≤5%，質量變化率≤1%。
耐候性：通過UV老（lǎo）化測試（QUV加速老化（huà）儀，500小時（shí））後，膠體（tǐ）無開（kāi）裂、粉化，表麵硬度變化≤10%。
阻燃性：滿足UL 94 V-0級（jí），離火自熄時（shí）間（jiān）≤10秒，防止火災蔓延。
5. 工藝性能（néng）：生產效率與質量保障
固化速度（室溫24小時或（huò）加熱1小時（shí）固化）：縮短生產周期。
流動性（粘（zhān）度500-2000mPa·s）：確保（bǎo）膠體充分填充鐵芯間隙（通常間隙（xì）0.1-0.5mm）。低粘度膠（如500mPa·s）可滲透至（zhì）微小縫隙，避免（miǎn）氣泡產生。
脫泡性：真空（kōng）脫泡後氣（qì）泡殘留率≤0.1%，避免因氣泡導致局部（bù）絕緣薄弱。
三、研泰化學解決方案
為了滿足（zú）這些（xiē）挑戰，www.5555香蕉.com推薦了MX-62420 環氧樹脂粘接膠，這種產品在非晶鐵芯變壓（yā）器封（fēng）端灌封應用中（zhōng）表現出了出色的性能,。MX-62420是一種（zhǒng）雙組（zǔ）分環氧樹脂膠，適用（yòng）於在室溫或加熱條件下固化。它的固化速度（dù）較快，能夠在一（yī）定（dìng）時間內迅速達到所需的硬（yìng）度和（hé）粘接力,確保生產過程的（de）高（gāo）效（xiào）性。此（cǐ）外，MX-62420在絕緣性能、粘接力和耐環境性能上都有顯著優勢，尤其在惡劣環境下能（néng）夠（gòu）保持長時間的穩定性
MX-62420環氧粘接膠憑借其優異的絕緣性、快速固化特性、良好（hǎo）的粘接力和環境適應（yīng）性，成為非晶鐵芯變壓器封端灌封的理想選擇。它不僅滿足了對快速生（shēng）產，高質（zhì）最封端灌封的要求，還為變壓器的穩定運行提供了強有力的保障，通過選擇MX-62420，客戶能夠有效提高生產效率，延長設備使（shǐ）用壽命，並減少維護成本。
非晶鐵芯（xīn）變壓器的封端灌封膠需兼顧（gù）絕緣、機械、熱、環境和工（gōng）藝五大（dà）性能維度，形成“防護-緩衝-導熱-固定（dìng）”的多重保障體係。MX-62420等高性能環氧膠的出現，為非晶（jīng）鐵（tiě）芯變壓器提供（gòng）了從實驗室到規模化生產的完整解決方案，助力電力設備向更高效、更可靠、更環保的（de）方向演進。如果您有（yǒu）非晶鐵芯變壓器的封端灌封的應用難（nán）題（tí），歡迎通過（guò）在線客服、網站留言、來電、郵件等方式聯係研泰化學免費獲取樣品與技（jì）術支持！
