隨著電腦和智能手機的迅速發展和普及，應運而生的攝像頭產業也得到了廣泛關注。而如今攝影、攝像功能更是成為手機更新換代最大的推動力之一，各手機大廠都在拚命出奇出新，這些新應用必然對膠水提出新的要求，研泰化學提供的一係列攝像頭模組用膠解決方案，越來越受到廣大企業客戶的肯定與青睞。
一、攝像頭模組成像原理與組成介紹

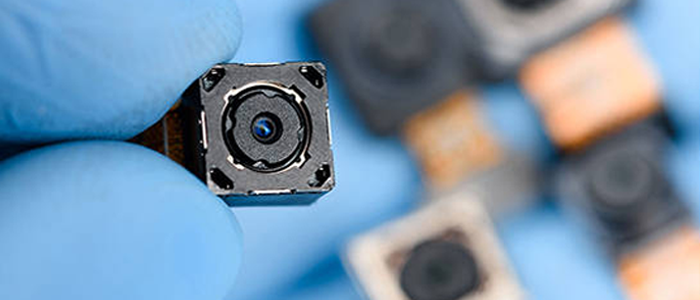

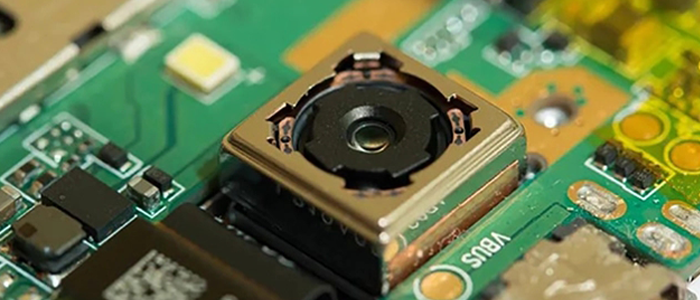

攝像頭模組是由柔性線路板，攝像傳感器/感光器件（Image Sensor/CMOS），紅外濾光片（IR Filter），基座（Holder），鏡頭組（Lens Set），基板（Substrate），音圈馬達，印刷電路板（PCB）等組成。攝像頭模組結構非常精細，這麽多的電子元器件搭配組合在一塊，它們之間需要通過用點膠的方式來組裝起來。以達到抗摔、防水、抗震、導熱、防塵等防護功能延長攝像頭的使用壽命。
鏡片組（LENS）是一個能夠接收光信號並將光信號匯聚於感光器件的裝置，它由一組透鏡經過精密計算而組成，負責光線的透視和過濾。其功能是透視光線，矯正過濾雜光。主要材質是玻璃和塑料，其中玻璃透鏡成像好，價格也高，目前市麵上使用最多的還是塑料或者玻塑料混合鏡片。
音圈馬達（VCM）由多個零部件組成，負責自動對焦功能。其原理類似於揚聲器，在永久磁場內，通過改變馬達內線圈的直流電流大小來控製彈簧片的拉伸位置，從而帶動鏡頭運動。
濾光片（IR Filter）負責過濾紅外光，由於圖像傳感器探測光譜的範圍包含了近紅外部分，所以需要加入濾光片濾除鏡紅外，否則成像會偏紅。
傳感器（SENSOR）攝像頭模組的核心部件，目前主要有CCD和CMOS兩種。負責將入射的光信號轉換為數字信號，上麵一個小方塊就是一個像素。
外界光線進入後轉化為電能，再透過芯片上的模擬轉換器將獲得的影像訊號轉變為數字信號輸出，然後進行對光感的分析、還原色彩、去除雜質等一係列的運算，使得照片能夠看起來很清晰。我們平常所說的多少像素指的就是攝像頭的分辨率，其數值大小主要由攝像頭傳感器中的像素點決定。
線路板與連接組件主要起承載元器件和聯通其他電路的作用。
要把這些精密的組件粘接和固定在一起，離不開膠粘劑的使用。目前常見的封裝結構主要是COB封裝和CSP封裝，不同的封裝對應的點膠方案也會有所不同。
COB封裝：需要使用絕緣貼合膠將裸晶片粘接到基板，加熱固化後再打金線連接到基板上。
COB封裝涉及到鏡頭、鏡座、傳感器、濾光片、線路板等組件的多次組裝，封裝測試後可直接交由組裝廠。具有成像質量高、封裝成本低、模組高度低、節約空間等優勢。同時也存在製作過程中易受汙染、對製作環境要求高，製程長、製程設備成本高，良率低，難維修等缺點。
CSP封裝：需要底部填充膠填充芯片錫球與線路板之間的空隙，固化後加固和保護芯片與線路板的連接。
CSP和COB最大的差別在於CSP感光麵有一層玻璃保護，基於此，CSP封裝對潔淨度要求較低，良率也不錯且其製程時間短、製程設備成本低。它的缺點則是價格高、模組高、光線穿透率不佳。
二、攝像頭模組用膠需考慮如下點膠封裝難點
現如今手機的發展方向主要是輕量化和多功能化，得益於以摩爾定律為代表的芯片集成技術與先進封裝技術，滿足了設備在功能增加的同時，更加輕量化。在芯片封裝或模組中用到的膠水，對最終產品的性能及可靠性影響極大，所以無論采用哪種封裝方式，都必須考慮如下點膠封裝難點：
1）.膠點繁雜
手機攝像頭模組內部結構複雜精密，多處元器件都需要點膠工藝來完成點膠，粗略估算大致有30多個用膠點。
2）. 粘接材質多樣
手機攝像頭模組內部需要粘接材質多種多樣，包括LCP、PET、PC、PBT、PA、FR4、陶瓷、玻璃等，不同的材質以及要求需要應用的膠水也有所不同。
3）. 要求複雜
手機攝像頭模組內部各個粘接點的要求和目的不同。如鏡頭與鏡座粘接固定膠，要求低收縮率、低應力、不泄露、快速固化；濾光片固定粘接膠，要求能夠低溫固化，能夠粘接玻璃與塑料；鏡座與基板粘接、FPC與基板粘接，要求膠水能夠低溫固化且強度高；傳感器、基板粘接，芯片粘接，要求流動性好，可靠性高；鏡片粘接鏡筒，要求快速固化；Stiffener補強，要求連接鐵殼密封並能導通電流VCM；音圈馬達要求膠水具有低應力和耐冷熱衝擊的特性，能夠耐受熱膨脹係數差異很大的兩種材料，能夠符合會發生振動的接著需求等。
三、研泰解析攝像頭模組的用膠點及用膠方案
無論采用哪種封裝結構，攝像頭模組都有多個用膠點，以下分析攝像頭模組常用的用膠解決方案。
鏡頭與鏡座固定膠
鏡頭與鏡頭基座調整焦距後，需要用UV膠進行固定，防止焦距變動造成功能不良。
透鏡的粘接主要使用UV膠，為了避免膠水在沒有固化時流入不透光的縫隙，其使用的膠水粘度和觸變性都需要滿足一定的要求。
鏡片與鏡筒固定膠
需要使用快速固化的UV膠，研泰化學鏡片粘接用膠係列膠水具有固化快、韌性好、抗衝擊性強，耐高溫高濕，優越的可靠性和穩定性等特點，同時高觸變指數可以減少液體遷移和有害物質。
濾光片固定膠
濾光片與鏡頭基座固定，需要塗一條寬度在0.2~0.3mm的UV膠固定。濾光片的粘接會使用到的UV膠會低溫熱固或UV加熱雙固化，采用的方式主要取決於最終的結構設計。
音圈馬達封裝膠
音圈馬達的用膠點比較多，結構設計決定了最終的選擇。主要是粘接線圈與支架、磁鐵固定、彈片等電子元器件固定，通常采用低溫固化膠進行固定。如導電銀膠常用於音圈馬達和彈簧電氣連接、音圈電機端子連接、側麵加強件密封等。
傳感器與基板固定膠
感光芯片大，要求低翹曲，需要具備高可靠性、良好的儲存穩定性、粘接強度和電性能。通常使用低溫熱固膠水，通過底部填充膠進行底部點膠填充增強芯片的可靠性。
柔性線路板補強膠
柔性線路板通過UV膠點膠來補強，用來連接鐵殼增加密封性與導通電流。
鏡座支架與基板固定膠
主要是為了加強柔性線路板與基板連接。鏡座支架和鏡座的粘接有兩種情況，對於定焦相機一般使用低溫熱固化的膠粘劑，對於變焦相機一般使用UV＋加熱雙固化的膠粘劑，UV＋加熱雙固化膠是一種具有UV和熱固化能力的雙固化膠粘劑，且能適用於主動對準製程，簡稱AA製程。
AA製程是一項確定零配件裝配過程中相對位置的技術，在組裝攝像頭每一個零配件時，AA設備將檢測被組裝的半成品，並根據被組裝的半成品的實際情況主動對準，然後將下一個零配件組裝到位。

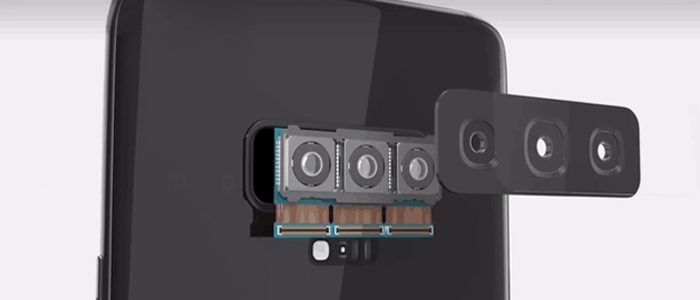

手機單攝像頭模組已經到達極限，很多生產廠家將研究開發的方向轉向多攝像頭，從最初的單攝到雙攝、隱藏式攝像頭、3Dsensing到多攝等，以此來實現手機攝像頭強大的成像能力。另一方麵手機攝像頭對像素的要求也在不斷提高，從過去的幾萬迅速提升至上億，在未來的手機攝像頭發展中，像素肯定會繼續提升，像素的清晰度也會隨之增加。這些改變，讓手機攝像頭用膠量增多的同時對膠水的性能要求也越來越高。
雖然攝像頭模組中LENS、DSP、SENSOR是決定性因素，但膠水等輔材的好壞與加工流程是否標準，也能極大地影響到最終的效果。研泰化學作為一家專業的電子膠粘劑生產提供商，專注於電子膠粘劑研發和製造，擁有國內國際領先的技術，致力於為終端客戶提供富有創造力、技術先進的材料解決方案，通過為客戶解決材料需求來創造最大化價值。研泰經過多年攝像頭模組用膠案例實踐累積，目前已有一係列的產品可以滿足客戶的要求，為攝像頭模組提供輕量化、多功能化的同時安全可靠，能夠為您找到最適合的膠粘劑解決方案。研泰化學敬候您的垂詢！
