專注於膠粘劑的研發（fā）製造
在電子製造領（lǐng）域，三防漆作（zuò）為保護（hù）電路板免受潮（cháo）氣、鹽霧、黴菌侵蝕的關鍵材料，其噴塗質（zhì）量直接影響產品可靠性。然而，實際生產中常出現一種特（tè）殊（shū）現象——虹吸效應：漆料被吸入元器件（jiàn）引腳間隙、芯片底部等狹小空（kōng）間，導致局部堆積過厚（可能超（chāo）過100μm），而周圍板麵卻塗覆不足。這種“厚此薄彼”的缺陷不僅破壞防護層均勻性，更可能引（yǐn）發氣泡、開裂、漏塗等連鎖問題，最終導致產（chǎn）品失效。研泰膠粘劑應用工程師將（jiāng）從（cóng）材料特性、工藝參數、設備操作三大維度剖析虹吸現象的成因，並提（tí）出係統性解決方案。
一、虹吸現象的三大核心誘因（yīn）
1. 材料（liào）特性失衡：黏度與表（biǎo）麵張力的雙重博弈
三防漆的流變特性是虹吸現象的物理基礎。當漆料黏度過低（如（rú）低於800mPa·s）時，其流動性過強，在表麵張（zhāng）力驅動下（xià）易被（bèi）吸入元器件間隙的毛（máo）細結構中。
2. 工（gōng）藝（yì）參數失控：壓力與距離的微妙平衡

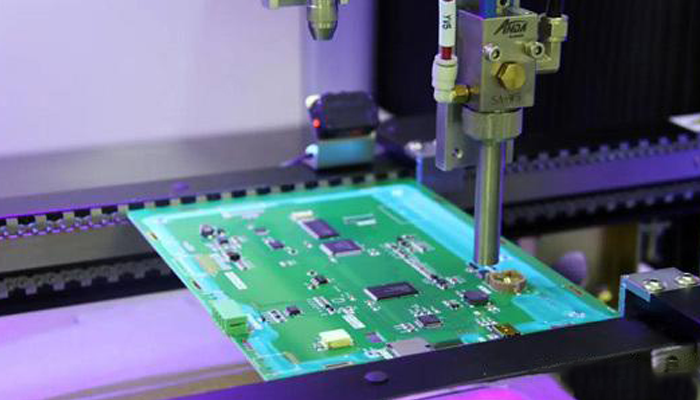

噴塗壓力與距離是影響漆料分布的關鍵工藝參數。高壓噴塗（tú）（超過0.3MPa）會使漆料以高速衝擊板麵，在元器件間（jiān）隙形成壓力差，推動漆料向縫隙內（nèi）滲透（tòu）。
3. 設（shè）備操作缺（quē）陷：噴嘴與角度（dù）的隱性風險
噴塗（tú）設備的狀態直（zhí）接影響漆料霧化效果。堵塞的（de）噴嘴會導致（zhì）漆料噴射不均勻（yún），形成局部（bù）高壓區，加（jiā）劇虹吸現象；而噴塗角度偏離（lí）垂直方向（如傾斜超過15°）會使漆料在重力作用下（xià）向一側偏移，在元器件邊緣形成堆積。某生產線數據（jù）顯（xiǎn）示，噴嘴堵塞率每升高10%，虹吸缺陷率隨之上升25%，凸顯設備（bèi）維護的重要性。
二、係統性解決方案：從預防到修複的全流（liú）程控製
1. 材（cái）料優化：黏（nián）度調節與表麵能統一
黏度（dù）適配：根據元器件密度調整漆料（liào）黏度。對於引腳間距<0.5mm的高密度元件（jiàn），建議使用黏度≥1200mPa·s的高觸變型（xíng）三防漆，減少流動滲（shèn）透；對於普通板麵，可通過減少稀釋（shì）劑用量或選（xuǎn）用（yòng）高黏度型（xíng）號（如從800mPa·s提升（shēng）至1000mPa·s）來平衡流動性與防護性。
表麵預處理：采用等離子清洗技術統（tǒng）一板（bǎn）麵表麵能，消除油汙、指紋等汙染物。實驗（yàn）表明，等離子處理可使PCB板表麵接觸角從>90°降至<30°，顯著提升漆料潤（rùn）濕性，減少漏塗風險。此（cǐ）外，在漆料（liào）中添加0.5%流平劑，可降低表（biǎo）麵（miàn）張力差，抑（yì）製漆料定向遷移。
2. 工藝參數精準控製：壓力、距離與（yǔ）速度的黃金（jīn）三角
壓力與距離協同：將噴塗壓力控製在0.2–0.25MPa，距離保持20–25cm，采用扇形霧化模式，避免直噴衝擊。例如，某企（qǐ）業通過（guò）將壓力從0.3MPa降至0.22MPa，同時將距離從15cm調整至22cm，使芯片底部漆料堆積（jī）厚度從110μm降至65μm，周圍板麵塗（tú）層厚度均勻性提升30%。

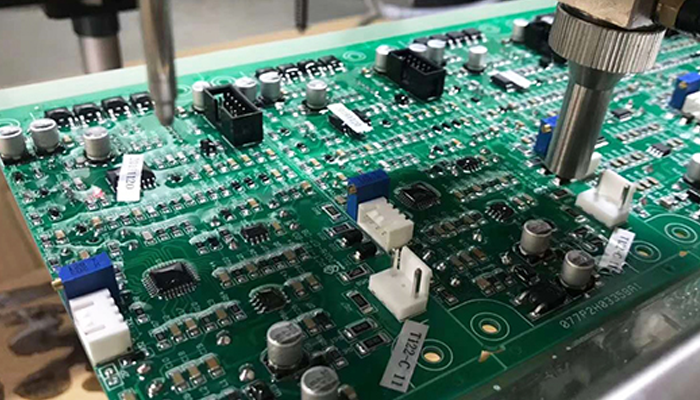

噴塗速度與角度優（yōu）化：以30–50cm/s的速度勻（yún）速移動（dòng）噴槍（qiāng），采用垂直或稍傾斜（≤10°）的噴塗角度，確保漆料均勻覆蓋。對於引腳密集區，可（kě）預先使用耐高溫（wēn）膠帶（dài）遮蔽，或塗布一層底塗（tú）（如矽烷偶聯劑）以減少毛細吸附。
3. 分層噴塗工藝：阻斷漆（qī）料流動的“時間屏障”
采用“薄塗（tú）+快速表幹”工藝（yì），首道噴塗10–15μm後立（lì）即用熱風（60–80℃）局部烘幹至表幹，阻斷漆料流動；30分鍾後進（jìn）行第二道噴塗（10–20μm），實現分層覆（fù）蓋。研泰某合作（zuò）商采用分層噴塗應用中，該工藝使元器件間隙漆料（liào）堆（duī）積厚度從150μm降至70μm，同時周圍板麵塗（tú）層（céng）厚度標準差從±25μm降至（zhì）±8μm，顯著提升均勻性（xìng）。
4. 設備維護與實時（shí）監控：從源頭消除隱患（huàn）
定（dìng）期維（wéi）護：每日檢查噴嘴堵塞（sāi）情況，每周清洗噴塗係統（tǒng），每（měi）月校準壓力傳感器與距離傳感器，確保設備處於最佳狀態。
智能（néng）監控（kòng）：引入機器視覺係統實時檢測塗層厚度與均勻性，當檢測到局部堆積或漏塗時，自（zì）動調整噴塗參數或觸發報警。例如，某智能噴塗線通過AI算法分析塗層（céng）圖（tú）像，將虹吸缺陷識別準確率提升至98%，生產效率提高40%。
三、虹吸現象的連（lián）鎖危害與修複成本
虹吸現象不僅影響防護效果，更可能引發一係列連鎖問題（tí）：
局部堆積與開裂：縫隙內（nèi）漆料厚度超（chāo）過100μm時，固化時（shí）溶（róng）劑揮發不徹底易產生氣泡；厚塗層（céng）在冷熱循環中因應力收（shōu）縮開裂，成為水（shuǐ）汽滲入通道。某失效分析顯示，因虹吸導致的開裂使產（chǎn）品失效率從0.5%飆升至3%。
周圍區域漏塗：漆料被吸入縫隙後，元器件周圍板麵可（kě）能形成直徑0.5–2mm的“漏塗（tú）環”，失去基礎防護（hù）。某鹽霧試驗表明，漏塗區域的腐蝕速率（lǜ）是正常塗層的5倍。
維修成本激增：固化後的厚（hòu）漆層（尤其環氧（yǎng）類）堅硬難除，維修時需用專（zhuān）用工（gōng）具清理，易損傷元器件。某企業統計（jì）顯示，因虹吸導致的返修成本占整體維修費用的35%，且（qiě）返修後（hòu）產品可靠性下降20%。
總之，虹吸（xī）現象是三防漆噴塗中的“隱形殺手（shǒu）”，其本質是漆（qī）料流動特性與結構空間的不匹配。通過材料優化、工藝參數精準控製、分層噴塗工藝與設（shè）備智能監控的協同作用，可有效阻斷（duàn）漆料過度滲透，確保塗層均（jun1）勻完整。對於已出現虹吸缺陷（xiàn）的（de）產品，可采用局部打（dǎ）磨+補塗的方式修複，但需嚴格（gé）控製補塗厚（hòu）度與固化條（tiáo）件，避免二次缺陷。未來，隨著納米（mǐ）材料與（yǔ）智（zhì）能噴塗技術的（de）發展，三防（fáng）漆（qī）噴塗將邁向更（gèng）高精度、更低缺陷（xiàn）的新階段，為電子產品（pǐn）的可靠性保駕（jià）護航。更多關於三防漆的應用知識請持續（xù）關注《研（yán）泰化學官網》~
