專注於膠粘劑的研發（fā）製造
在電子電器、新能源、軍工（gōng）、醫療（liáo）等眾（zhòng）多行業領域，有機（jī）矽灌封膠（jiāo）發揮（huī）著至（zhì）關重要的作用。它能夠對電子設備等產品進行（háng）有效的密封與（yǔ）保護，將灰塵、潮氣、水分等隔絕在外，抵禦高低溫變化，保障元器件安（ān）穩工作。然而，要使有機矽灌封膠充分發揮其性能，了解（jiě）其固化（huà）原理、過程以及影響固化的因素至關重（chóng）要。這不僅關係到產品的質量和使用壽命，還直接（jiē）影響著生產效率（lǜ）和成本。因此，深入了解有機矽灌封膠的固化相關內容具有重（chóng）要（yào）的（de）現（xiàn）實意義。
一、有機矽灌封膠的固化原理
（一）縮合型有機矽灌封膠
縮合型有機矽灌封膠的固化核心在於矽醇（chún）（Si-OH）基團（tuán）間的縮合反應（yīng）。在固化（huà）過程中，這些矽醇基（jī）團通過交聯反應，逐漸形成穩定的矽氧鍵（Si-O-Si），從而實現從液態到固態（tài）的轉變。水分在（zài）這一反應中起到了關鍵的（de）催化作（zuò）用，促進了反應的快速（sù）進行。其化學（xué）本質是錫係催化劑驅動的脫醇（chún）反應，適（shì）用期通常為15—40分（fèn）鍾，在（zài）25℃下完全固化（huà）需8—24小時。不過，縮合（hé）型有機矽（guī）灌封（fēng）膠也存在一些缺陷，例如粘（zhān）接力（lì）相對較弱，元器件振動脫落風險（xiǎn）較高。
（二）加成型有機矽（guī）灌封膠
加成（chéng）型有機（jī）矽灌（guàn）封膠一般以含（hán）乙烯基的聚二有機矽氧烷（wán）為基礎聚合物，含多（duō）個（gè）Si-H鍵的聚（jù）有機（jī）矽氧烷為交聯劑，在鉑金催化劑（jì）的作用下，於室溫或加熱條件（jiàn）下（xià）進行反應，且反應過程中沒有小（xiǎo）分子產生。這種固化方式具有諸多優勢，如收縮率低，可（kě）深層灌封，硫化過程中沒有低分子物質產生。但同時也存在一些不（bú）足，比如對元件或灌（guàn）封腔體壁的附著（zhe）力較低。
（三）單組份有（yǒu）機矽灌封膠
單組份有機矽灌封膠主要依靠環境濕氣引發水解縮合反應實（shí）現固化。其存在明顯的致命缺陷，即固化深度受限（xiàn），最（zuì）大固化深度一般（bān）不（bú）超過20mm，並且收縮率大於0.5%。在RH60%的環境中，24小時固化深度僅能達到3.2mm。
二、有（yǒu）機矽灌封膠的（de）固化過程
（一）雙組份有機矽灌封膠

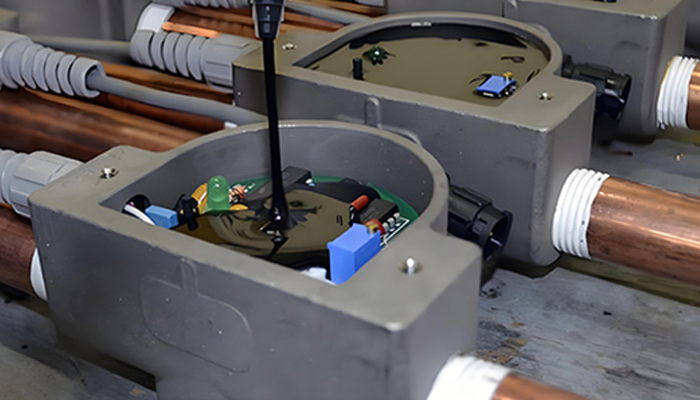

以常見（jiàn）的雙組份有機矽灌封膠為例，其（qí）操作流程如下：首先，準確稱量（liàng）A組分（膠料）、B組分（固化劑）和（hé）C組分（啞光劑），一般重量比為A:B:C=100:10:1。在稱量前，對（duì）A組分膠料應適（shì）當攪拌，使沉入底部（bù）的顏料（或填料）分散到（dào）膠液中；B、C組分應在密封狀（zhuàng）態下充分搖動容器。接著，將B、C組（zǔ）分加入裝有A組分的容器（qì）中混合均勻，可采用手動或機械攪拌方式，但混合時應避免（miǎn）高速長時間攪拌而產（chǎn）生（shēng）高溫（勿高（gāo）於38℃），以免操作時間縮短而加快（kuài）固化，致使來不及操作（zuò）。然（rán）後，把混合均勻的膠料盡快灌封到需要灌封的產（chǎn）品中。灌（guàn）封好的製件置於（yú）室溫下固化（huà），初固後可進入（rù）下道工序，完全固化需10—24小時。夏季溫度高，固化會快一些；冬季溫度低，固化會慢一些。
（二）加成型有機矽灌封膠

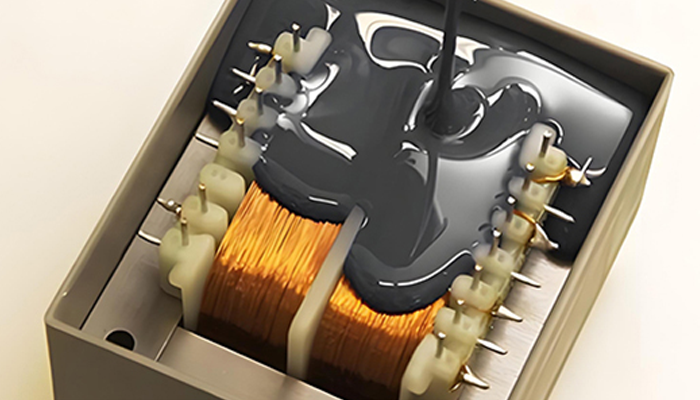

加成型有機矽灌（guàn）封膠以含乙烯基矽油與含氫矽油的Hydrosilylation反應實現固化。在分子設計上，通過合（hé）理的配方和工藝（yì）控製，能夠實（shí）現收縮（suō）率<0.1%，粘接強度提升（shēng）至1.8MPa的性（xìng）能飛躍。其熱固（gù）化優勢明顯（xiǎn），在（zài）80℃/15min的條件下即可完成（chéng）深層固化，生產效率提升6倍。不過，在（zài）實際應用中，80℃是熱固化安全閾值，超出此溫（wēn）度將引（yǐn）發微氣泡群和熱應力損傷（shāng）。
（三）單組份有機矽灌封膠

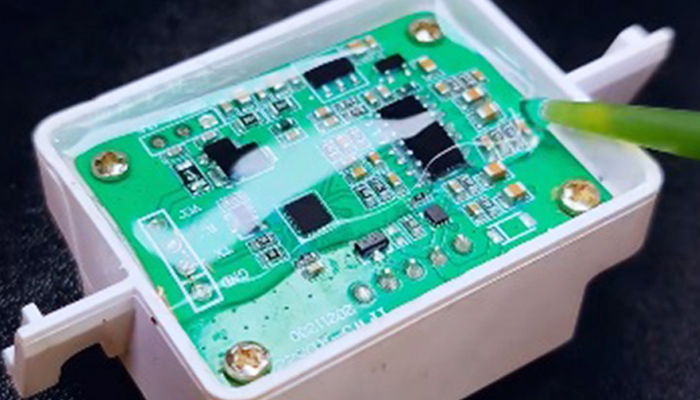

單組份有機矽灌封膠的固（gù）化過程相對簡單（dān），它是（shì）通過吸收空氣中的濕氣來固化的。在常溫條件下，膠料混合後存放時間較長，但在加熱條件下可快速固（gù）化，這一特性特別利於自動生產線（xiàn）上的（de）使用。不（bú）過，由於其固化依賴（lài）空氣濕氣，如果灌封厚度過大，深處的膠液無法快速接觸到濕氣，發生硫化反應就會變慢，甚至可能出現固化不完全的情況。
三、影響有機矽灌封膠固化的因素
（一）環境因（yīn）素
環（huán）境溫度對有機矽灌封膠的（de）固化速度有著顯著影響。環境溫度越高，固化速度（dù）越快；當（dāng）環境溫度達到80度時，某些雙組份有機矽灌（guàn）封膠隻需（xū）要15分鍾就能完成徹底固化。而環境溫度較低時，固化速度則會減慢。空氣濕度也會影響單（dān）組份有機矽（guī）灌封膠的固化（huà）速度，空氣濕度越高，發生固化反應越快。
（二）膠層厚度
膠層（céng）厚度（dù）直接影響固化速度。膠層越薄，發生固化反應越快；膠（jiāo）層越厚，深（shēn）處的膠液無法快速接（jiē）觸到濕氣（對於單組份膠）或熱量傳遞不均（jun1）勻（對於熱固化膠），發生硫化反應或固化反應就會慢一些。
（三）攪拌方式
攪拌方式不當會影響固化（huà）效果。如果有機矽灌封膠存放時間過長，有可能出現分層現象。如果沒有將物料攪拌均勻，將（jiāng）會導致局部不能固化。因此，在使（shǐ）用前應將兩組物料攪拌均勻，攪拌時應（yīng）小（xiǎo）心（xīn）攪拌速（sù）度不要太快以減少其中滯留空氣。同時，攪拌容器的大小也會影響攪（jiǎo）拌效果，一般攪拌容器須是攪拌膠料的3倍左右。
（四）膠粘劑品質
膠粘劑品質是影響固化的重要因素之一。如果膠粘劑過期，過了保質期有可能發生質（zhì）變，不（bú）能正常使用。因此（cǐ），使用之前要查看保質期，不要使用過期的（de）產品。此外，膠粘劑的質量也會影響其固化性能（néng），選擇優質的產品，與有實力的供應商合作（zuò），能（néng）夠確保膠粘（zhān）劑的性能穩定。
（五）其（qí）他因素
使用過程中，有機矽灌封（fēng）膠（jiāo）有可（kě）能與氮、磷（lín）或者硫等化（huà）合物接觸，也有可能與不飽和聚酯或者聚（jù）氨酯等產品接觸到（dào），發生“中毒”現象，導致無法正常固化。同（tóng）時，在使（shǐ）用機器進行澆注時，氣壓與出膠量也十分重要。當AB物料料缸的壓力不同，出膠量會受到影響（xiǎng），直接影響固化效（xiào）果，因此要盡可能控製好料缸的壓力，令其保持在同等水平。
四、結論
有機矽（guī）灌封膠的固化原理、過程以及影響固化（huà）的因素是一個複雜（zá）而又相互關（guān）聯（lián）的體係。不同類（lèi）型（xíng）的有機矽灌封膠具有不同的固化原理，其固化過程也（yě）各有特點。而環境因素、膠（jiāo）層厚度、攪拌方式、膠粘劑品質等多種因素都會對固化效果產生影響。在實際應用中，www.5555香蕉.com需要根據具體的使用要求和環境條件，選擇合適的有機矽灌封膠類型，並嚴格按照操作（zuò）規程進行操（cāo）作，注意控製各種（zhǒng）影響（xiǎng）因素，以確保有機矽（guī）灌封膠能夠完全固化並達到最佳性能。隻有這樣，才能為電子元器件等（děng）提供長期穩定的保護，提高產品的（de）質量和可靠性。
五、展望
隨著科技的不斷進步和各行業對有機矽灌封膠性能要求的不斷提高，未來有機矽灌封（fēng）膠的固化技術（shù）有望取得更（gèng）大的（de）發展。隨著自動（dòng）化生產（chǎn）的發展（zhǎn），對（duì）有機矽灌封（fēng）膠的固化過（guò）程控製將更加精準和智（zhì）能化。通過實時監測和反饋控製，能夠更好地應對各種影響因（yīn）素（sù），確保產品質量的穩定（dìng）性和一致性。此外，環保型有機（jī）矽灌封膠的研發也將成為（wéi）未（wèi）來的重要發展方向，以滿（mǎn）足日益嚴格的環保要求。相信在不（bú）久的將來（lái），有機矽灌封膠將在更多領域發揮更加重要的作用。
研泰化學作為電（diàn）子膠黏劑的研發生產廠家，期待與每一個用戶共同探索新的技（jì）術（shù），解決應用工藝難題，提高生產效率、降低（dī）成本，贏得（dé）市場和用（yòng）戶的認可！如何選擇適合的材料，以提升電子產品的性能和可靠性，可以持續關注研泰化學官網。有機矽灌封膠的有關問題研（yán）泰（tài）化學（xué）敬候（hòu）您的垂詢（xún）。
