專注於膠（jiāo）粘劑的研發製造（zào）
在電（diàn）子製造（zào）領域，三防漆作為保護電路板免受潮濕、鹽霧、黴菌等環境侵蝕的關鍵材料，其（qí）性（xìng）能直接影（yǐng）響（xiǎng）產（chǎn）品的可靠性與壽命。在傳統工藝中，溶劑型三防漆曾（céng）被大量使（shǐ）用。然而隨著環保要求與生產效（xiào）率的提升，UV三防漆憑（píng）借其獨（dú）特優勢逐漸成為行業主流，與傳統溶劑三（sān）防漆（qī）相比，其在性能、環保性和操作（zuò）便捷性等方麵都展現出了顯著的優勢。
一、性能優勢：全方位（wèi）防護與耐候性升級
1. 複合防護性能強化
UV三防漆采用特殊改（gǎi）性UV樹脂，通過紫外光與濕氣雙重固化機製，形成（chéng）致密交聯結構。其耐擊穿強度達125kV/mm以上，耐鹽霧時間超過960小時，可在-40℃至250℃寬溫域內保持穩（wěn）定，遠超溶劑型三防漆的常規耐溫範圍（-20℃至120℃）。在新能源汽車電池管理係統（BMS）的實測中，UV三防漆（qī）塗覆的（de）電路板在-40℃至150℃溫度循環測（cè）試後（hòu），附（fù）著力仍保持0級（無法剝離），而（ér）溶劑型塗層出現局（jú）部（bù）開裂。
2. 抗化學腐蝕能力提升
UV三防漆對弱酸、弱堿及溶劑油的耐受性（xìng）顯著優於溶劑型產品。在船舶電子設備的鹽霧加速腐蝕實驗中，UV塗層表麵未出現鏽蝕或膨脹，而溶（róng）劑型塗層在480小時後即出現明顯腐蝕痕跡。其抗硫化性能亦表現突出，在高（gāo）溫（wēn）高濕環境下（xià），UV塗層的介電常數變化率（lǜ）低於5%，確保信號傳輸穩定性。
3. 機械防護性能優化
通過軸彎曲實驗（軸直徑3mm，膜厚0.06mm）驗證（zhèng），UV三防漆塗層在180°彎曲（qǔ）後無（wú）裂紋，而溶劑型塗層在90°彎曲時即出現（xiàn）剝落（luò）。這一特（tè）性使其適用於需要頻繁插拔的連（lián）接器接口，如工業控製設備的I/O端（duān）口。
二、環保特性：零VOC排放與資源節約
1. 無溶劑配方
UV三防漆固含（hán）量達100%，施工（gōng）過程無揮發性有機化合物（VOC）排放，符合歐盟RoHS指令及中國GB 30981-2020標準。相比之下，溶劑型三防（fáng）漆VOC含量通（tōng）常在50%-70%之（zhī）間，需配備專用廢氣處（chù）理設備，增加企業環保成本。
2. 低（dī）氣味與安全性
UV三防漆采用低（dī）粘度樹脂，氣（qì）味等級低於2級（溶劑型為4-5級），操作人員無需佩戴防毒麵具即可作業（yè）。其閃點高於100℃，遠（yuǎn）高於溶劑型產品的15-30℃，顯著降低火災風險。
3. 材料利用率提升（shēng）

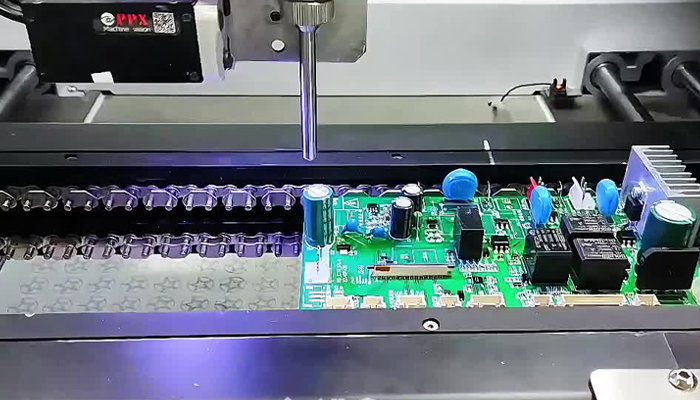

UV三防漆支持選擇性噴（pēn）塗工藝，通過（guò）編程控製的XY軸噴塗設備，可將材料浪（làng）費率控製在3%以內，而溶劑型噴塗（tú）的浪費率通常達15%-20%。在5G基站電路板的（de）大規模生產中（zhōng），這一差（chà）異可每年節約數噸塗料。
三、施工效率：秒級固化與（yǔ）自（zì）動化兼容
1. 光濕氣雙重固化機製
UV三防漆在365nm紫外光照射下，10-15秒即可實現表幹（gàn），未照（zhào）射區域通過（guò）濕（shī）氣在48-72小時內完成（chéng）深層固化。相比之下，溶劑型三防漆需在25℃環境下晾幹2-4小時，或通過60℃熱風循環烘烤1小時，生（shēng）產周期延長3-6倍。
2. 膜厚控製（zhì）精準
通過調整塗料粘度（60-1000mPas），UV三防漆可實（shí）現50-200μm的膜厚控製，滿足不同應用（yòng）場景需求。例（lì）如，在消費電（diàn）子產品的微型PCB上采用50μm薄（báo）塗，在工業控製設備的厚膜PCB上采用200μm厚塗，而溶劑型塗層的膜厚波動通（tōng）常達±30%。
3. 自動化生產兼容
UV三防（fáng）漆支持半自動或全（quán）自動機械噴塗，與SMT貼片線無縫對接。在某汽車（chē）電（diàn）子工廠的實測（cè）中，采（cǎi）用UV三（sān）防漆後，單線產能從每小時800片提升（shēng）至2000片，設備綜（zōng）合效率（OEE）提高40%。
四、使用注意事項：規範操作確保（bǎo）性能
1. 基（jī）材預處理要求
清潔度：需用異丙醇或專用清洗劑去除PCB表麵灰塵、油汙及氧化層，接觸角應小於（yú）10°。
遮蓋保護：對連接器、插座等敏感區域使用（yòng）可撕性（xìng）阻焊膠遮蓋，避免塗（tú）層（céng）滲入（rù）導致接觸不良。
烘板除濕：60℃烘烤10-20分鍾，確保基材含水率低於0.5%，防止塗層起泡（pào）。
2. 施工環境控製
溫度與濕度：施工環境溫度需保持在16-30℃，相對濕度低於75%。濕（shī）度過高會導致濕氣固化不完全，溫度過低則延長紫外固化時間。
光照條件：紫外燈（dēng）強度需達到100mW/cm²以上，光源與塗層距離控製在10-15cm，確（què）保均勻（yún）照（zhào）射。
3. 安全防護措施
個人防護：操作人員需佩戴化學防護眼鏡、防靜電手套及N95口罩（zhào），避免皮膚直接（jiē）接觸塗料。
設備維護：噴槍、毛刷等工具使用後需立（lì）即用異丙醇清洗，防止塗料固化堵塞。
應急處理：若塗料濺入眼睛，需用流動（dòng）清水衝洗15分鍾並（bìng）就醫；皮膚接觸（chù）後（hòu）用肥皂水清洗。
4. 質量檢驗標準
外觀檢查：塗層應均勻、無氣泡、針孔（kǒng）或流掛，厚度用測厚儀檢測，偏差控製（zhì）在±10%以內。
附著（zhe）力測（cè）試：按GB/T 9286標準進行劃格試驗，結果需達到0級（jí）（切割邊緣完全平滑，無脫落）。
耐候性驗證：通過-40℃至150℃溫度循環測試（100次）及（jí）鹽（yán）霧試驗（960小時），確保長期可靠（kào）性。
UV三（sān）防漆（qī）憑借其複合防護性能、零VOC排放（fàng）、秒級固化效率及自動（dòng）化（huà）兼容性，已成為（wéi）電（diàn）子製造行業升級的關鍵材料。通（tōng）過嚴格遵循施工規範與質量檢驗標準，企業可顯著（zhe）提升產品可靠性（xìng），同時降低（dī）環保成本與生產周（zhōu）期。隨著《電（diàn）子工業用塗料中有害物質限量》等國家標準（zhǔn）的（de）實施，UV三防漆（qī）的市場滲透率將持續攀（pān）升（shēng），推動行業向綠色、高效方向轉型（xíng）。更多關於UV三（sān）防漆的應用知識請持續關注（zhù）《研泰化學官網》~
